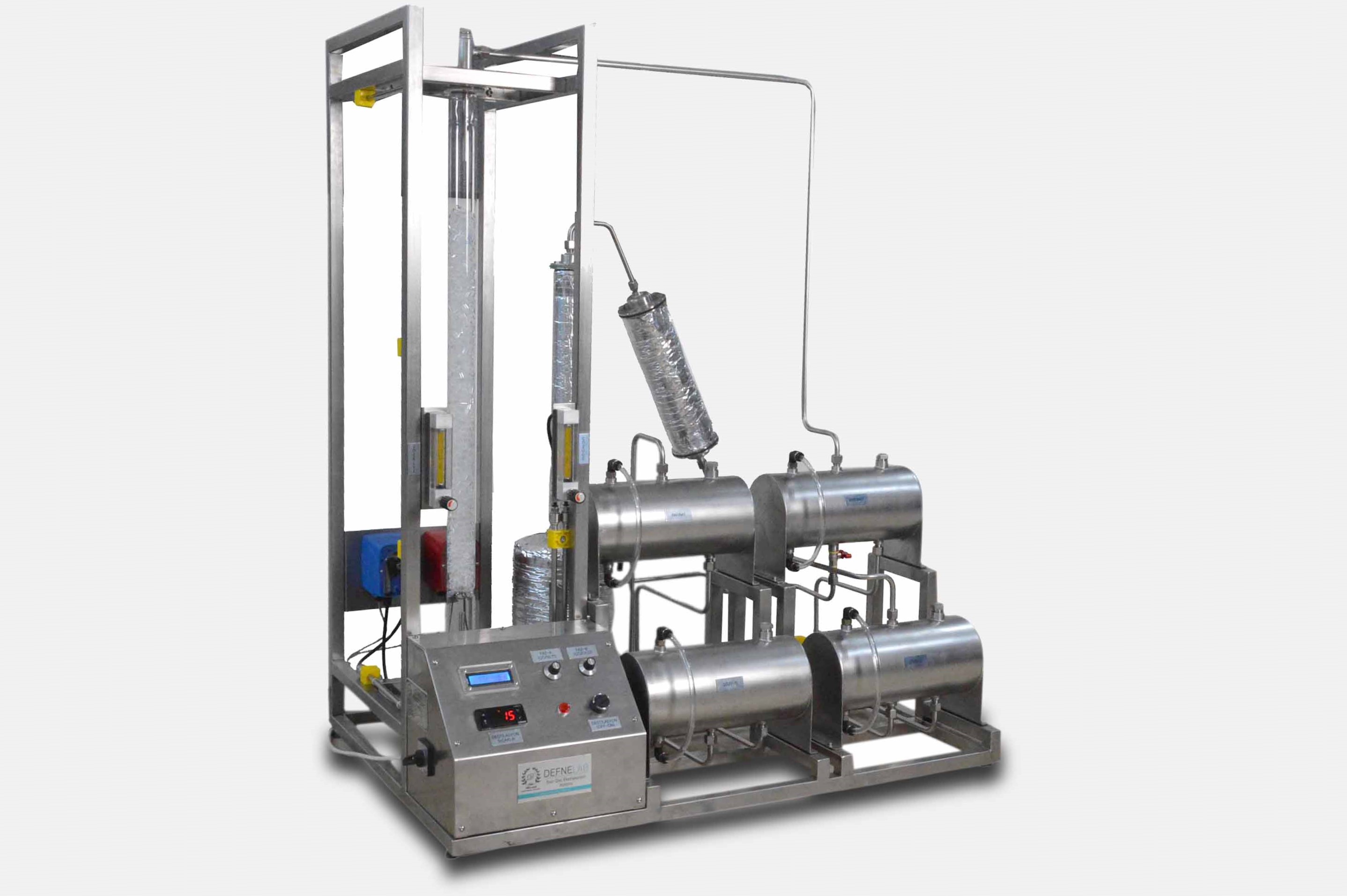

Sıvı-Sıvı Ekstraksiyon Kolonu Deney Seti, mühendislik öğrencilerinin sıvılar arası kütle geçişini inceleyebilmelerini ve bu konuda yeterli teorik ve pratik deneyimlere sahip olabilmelerini sağlayan bir pilot sistemdir.

· Ünite üzerinde Rasching halkaları ile doldurulmuş cam Ekstraksiyon kolonuna sahiptir. Çözücü (A) ve Çözelti (B) fazlarının depolandığı paslanmaz çelik tanklardan debisi ayarlanabilir dozaj pompaları yardımı ile A ve B sıvıları yoğunluklarına göre kolonun üst ve alt kısımlarından kolona beslenir.

· Dolgulu kolonun üst ve alt kısımlarında bulunan ayırıcılar yardımı ile kolonu terk eden sıvılar rafinat ve ekstrakt depolarına aktarılır.

· Çözücünün geri kazanımı için sistem paslanmaz çelikten imal edilmiş mini bir distilasyon kolonuna sahiptir.

· Ekstrakt tankında toplanan sıvı bu distilasyon kolonundan geçirilerek çözücü tankına ya da harici başka bir toplama kabına aktarılabilir.

· Bir refraktometre yardımı ile ya da titrasyon gibi analitik analiz yöntemleri ile elde edilen rafinat ürünün bileşimi tayin edilir.

· Tüm bu sistem uygun yükseklikte tasarlanmış ve hareketli platform üzerine kullanımı kolaylaştıracak şekilde yerleştirilmiştir.
